Как собрать диван своими руками: порядок, крепёж и проверка механизма

Как собрать диван: детали раскладывают на ровном полу и сверяют с перечнем, снимают транспортировочные стяжки и саморезы, собирают основание с механизмом, ставят подлокотники по правилу «наживить все болты узла, выровнять, затянуть», навешивают спинку, у углового соединяют секции под выбранную сторону. В конце механизм раскладывают и складывают 2–3 раза. Работают вдвоём, по инструкции своей модели.

На схемах производителя проставлено 40–55 минут: 40, 45 или 50 — для разных конфигураций одной модели, 50–55 — для углового дивана. При первой сборке выходит дольше. Ниже — цифры по крепежу и ключам, порядок для прямого дивана, дивана-кровати и углового, правила гарантии и проверка механизма.

Источник всех цифр — шесть инструкций одного мебельного производителя за 2020–2025 годы. Поэтому формулировка «в инструкциях встречается»: у другой фабрики размеры могут отличаться.

Шаг 1. До первого болта: распаковка и условия гарантии

1. Проверьте детали, пока они в упаковке. Претензию по повреждению примут только на изделие без следов сборки.
2. Сверьте количество деталей и фурнитуры с перечнем. Фабрика может положить равноценную фурнитуру вместо указанной.
3. Не выбрасывайте упаковку и инструкцию, пока диван не собран. При браке или нехватке деталей их предъявляют представителю магазина.
4. Собирайте на ровном полу, ковёр уберите. Неровность даёт перекос механизма, ворс мешает трансформации.
5. Позовите помощника. Детали поднимают и несут, а не волокут, без рывков и ударов.
6. Подстелите плёнку от упаковки в месте, где будет смазываться механизм.

Если инструкцию по сборке и эксплуатации не соблюдали, производитель гарантию снимает. Поэтому порядок из бумаг именно вашей модели стоит выше любой обобщённой схемы, включая эту.

Шаг 2. Инструмент и крепёж: какие ключи понадобятся

Общего списка на все модели нет, но набор почти не меняется. Под болты М8 нужен ключ на 13, под М6 часто нужен ключ на 10, а шестигранник 4–6 мм обычно уже вложен в пакет с фурнитурой. Иногда в перечне стоят сразу два ключа на 13: одним фиксируют головку болта, вторым крутят самоконтрящуюся гайку с обратной стороны. Остальное берут из дома: крестовую отвёртку, ножницы, рулетку (её производитель указывает «для идентификации болтов»), силиконовую смазку или WD-40 и салфетки. Если свести пары из перечней: М6 работает с ключом на 10, М8 — с ключом на 13.

Ни одна из шести инструкций не требует шуруповёрта. Он нужен для скорости там, где крепежа много, и только с оснасткой: торцевой головкой на 10 или 13 мм через переходник, шестигранной битой 4–6 мм и крестовой битой PH для царги. Угловая модель по схеме занимает почти час. В кейсе Шурика лежат два аккумулятора. Пока работает одна батарея, вторую можно зарядить: 2 А·ч заряжается за 60 минут, 4 А·ч — за 120. В карточке заявлено 75 насадок, но их список не приведён. Есть ли среди них шестигранные биты, головки 10 и 13 мм и переходник, придётся проверить по самому набору. Если нет, их докупают отдельно.

Какие бывают головки и переходники, рассказано в материале про насадки на шуруповёрт, а маркировка PH и шестигранников расшифрована в статье про биты для шуруповёрта.

Сводная таблица по узлам дивана:

Шаг 3. Затяжка без перекоса: главное правило сборки

Перекос закладывают при затяжке: если первый болт затянуть до упора, деталь уже не сдвинуть под остальные отверстия.

Какие узлы нельзя дотягивать сразу, производитель пишет открытым текстом:

• в инструкции к дивану-кровати: «болты передних кронштейнов не затягивать», узел опоры М6×65 — «сильно не затягивать», а на последнем шаге — «затянуть», допустимый зазор 5–10 мм;
• подлокотник прямого дивана ставят на наполовину сложенный диван, не доводя его до фиксации; крепление кронштейна к опоре слегка отпускают, совмещают отверстия, вкручивают болты М8×20 и лишь затем подтягивают кронштейн;
• металлическую планку изголовья центрируют по равным отступам от боков: смещённая к одному краю, она «может стать источником перекоса и скрипа механизма»;
• царгу прикручивают крестовой отвёрткой «до упора», а липучки чехла «не крепят с большим усилием».

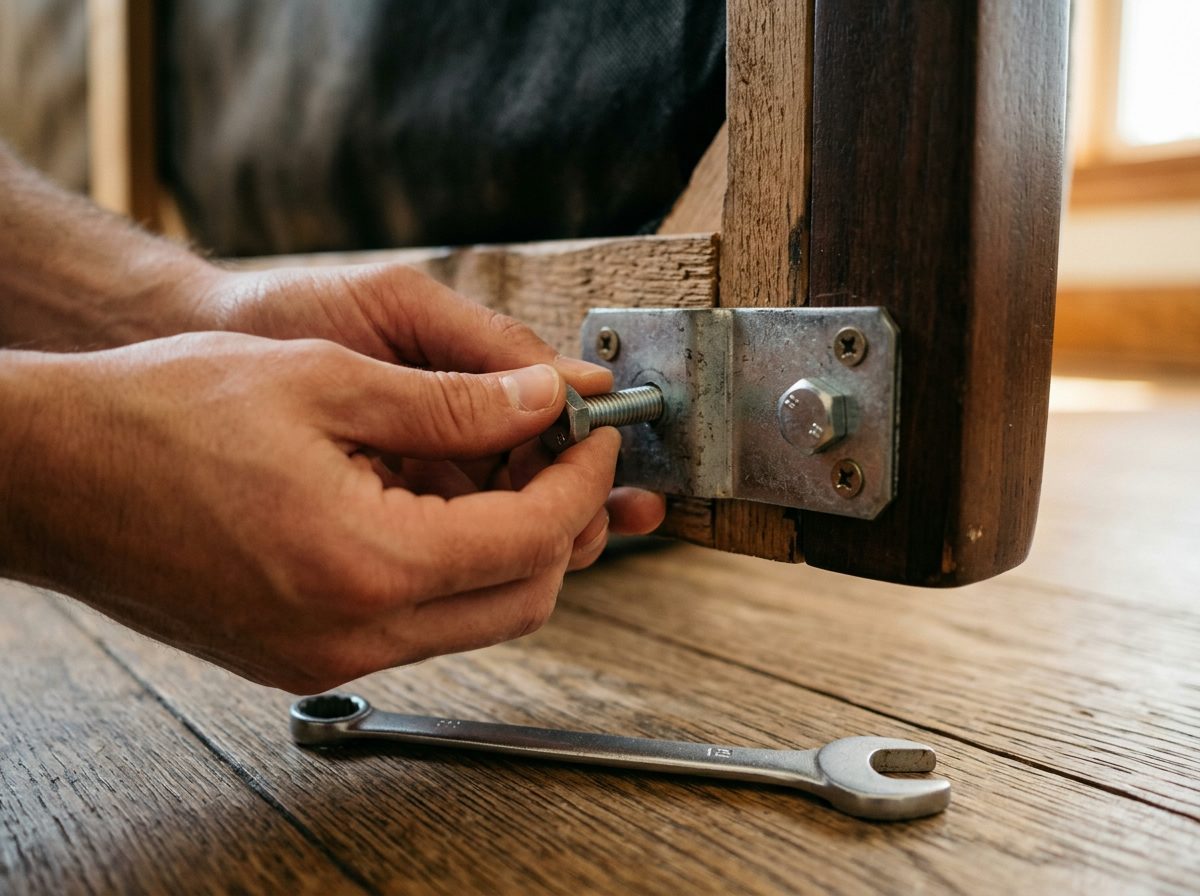

Каждый болт сначала заводят на несколько оборотов, затем выставляют деталь и только потом затягивают.

Шуруповёрт эту последовательность не отменяет, к ней добавляются две настройки. Первая — муфта на нижней ступени: бита заводит крепёж и начинает проскальзывать до того, как болт сядет до конца. Единого номера ступени не существует, шкалы у моделей разные, поэтому начинают с первой и повышают по одной. Как читать шкалу и сколько Н·м просит разный крепёж, есть в материале про крутящий момент шуруповёрта. Вторая настройка — низкие обороты. Последнюю протяжку делают ключом. Это совет журнала, в инструкциях производителя шуруповёрт не упоминается вообще.

Евровинты и винты в гайки-вставки требуют особой аккуратности. Резьба там металлическая, но вставка запрессована в древесину или ДСП, и лишнее усилие проворачивает её в гнезде. Инструкции об этом молчат, в них только размеры, а провёрнутое гнездо восстановить труднее, чем довернуть винт рукой.

Кольцо муфты Шурика имеет 20 ступеней, первая передача выдаёт до 450 об/мин, и скорость в её пределах меняется плавно, по силе нажатия курка: болт идёт без рывка. Ударный режим и 95 Н·м для сборки мебели лишние. Мебельный крепёж тянут на младших ступенях, и запас силы тут скорее грозит сорванной вставкой, чем помогает. Работать нужно в обычном режиме завинчивания. Сколько Н·м приходится на каждую ступень, в карточке не сказано, поэтому подходящую находят пробой, как с любым другим инструментом.

Шаг 4. Как собрать диван-кровать и прямой диван

Диван-кровать: сборка обычно сводится к опорам, подлокотникам и спинке — механизм уже стоит на раме. Ниже последовательность из инструкций к прямому дивану, дивану-кровати и модели с канапе.

4.1. Механизм и опоры

Механизм ставят на ножки, разрезают стяжки, снимают защитный поролон и скотч. В одной инструкции перед этим откручивают саморезы транспортировочных опор, в другой срезают транспортировочные хомуты. Потом с обеих сторон ставят опору на болт М6×65 с гайкой М6 и цепляют пружину. Здесь действует пометка производителя: сильно не затягивать.

Механизм смазывают ещё на этапе сборки: бесцветной силиконовой смазкой или WD-40, излишек снимают салфеткой. Пропуск этого шага быстро оборачивается скрипом.

4.2. Подлокотники

Крепление различается от модели к модели. В инструкциях есть четыре схемы: болты М8×20 сквозь кронштейны, посадка на зацепы, винты 6×60 под шестигранник №4 и винты 6×35 под тот же шестигранник. Для схемы с кронштейнами диван наполовину складывают. Один человек держит подлокотник, второй заводит все болты, потом деталь выравнивают и только тогда затягивают.

4.3. Планка, спинка и царга

Планку изголовья на болте М6×40 с шайбой центрируют рулеткой по одинаковым отступам от боковин. Спинку опускают сверху: клиновые замки на её торцах садятся в ответные элементы подлокотников. Ответные замки прикручивают к подлокотникам евровинтами М6×16: у прямого дивана на оба, у дивана с канапе — на тот, что с противоположной от канапе стороны. В другой серии спинку вешают на зацепы. Царгу крепят винтами через ножку механизма.

Кресло-кровать из той же серии собирают по общей с диваном-кроватью инструкции: шаги одинаковые, деталей меньше.

Шаг 5. Как собрать угловой диван: сторону выбирают первой

Сторону угла решают до крепежа: в инструкциях к угловым моделям от неё зависит, что переставить на подлокотнике.

1. Решите, с какой стороны встанет канапе или угловая секция. Переставить её можно только там, где конструкция это допускает.
2. Переоснастите подлокотник с этой стороны. В одной инструкции с подлокотника со стороны канапе снимают быстросъёмный соединитель. В другой версии того же дивана выкручивают и переносят винты 6×20 вместе с зацепом, а гайки-вставки больше не нужны. В третьей серии кронштейны снимают и ставят на подлокотник, который соединяется с основным диваном, а не с канапе.
3. Соберите секции. Способов два. Зацепы: угловую секцию сажают на кресло или реклайнер, после этого на угол сажают секцию дивана; для левого и правого исполнения схемы нарисованы отдельно. Болты: угол стыкуют с центральной секцией болтами М8×30 и затягивают их, когда секции уже стоят ровно.
4. Закрепите спинку на угловой секции и подлокотнике.

По нормам производителя угловой диван требует 50–55 минут, у новичка выходит больше часа. Часть болтов секций закручивают под рамой, где почти темно. Пригодится свет на самом инструменте: у Шурика подсветка адаптивная, а запасной аккумулятор выручит, если основной разрядится посреди работы. Патрон быстрозажимной, оснастка до 13 мм.

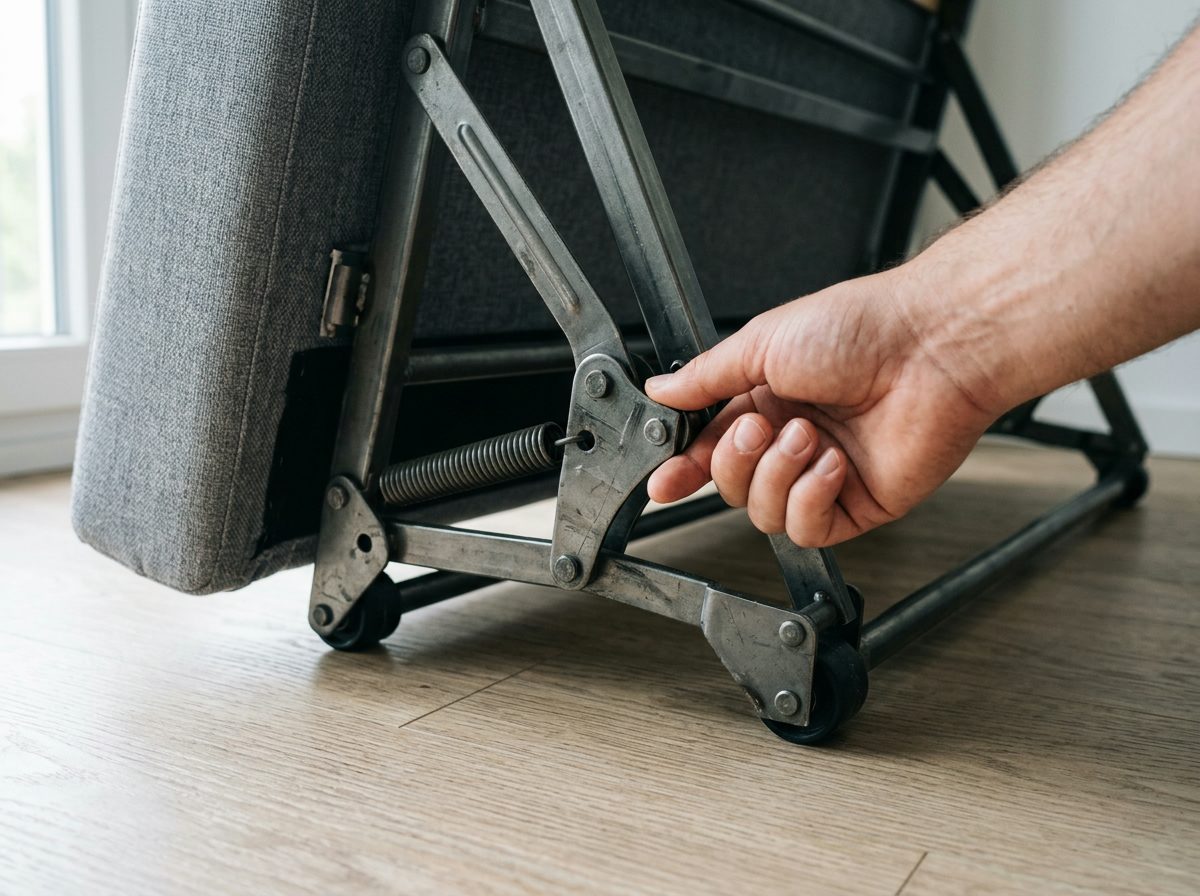

Механизмы трансформации: пять схем и их слабые места

Отдельных инструкций производителя под каждый механизм найти не удалось, поэтому таблица ниже описывает общую схему, а сверяться всё равно нужно с бумагами своей модели. Для всех типов верно одно: механизм, как правило, приходит закреплённым на секции, а покупатель стыкует модули и ставит подлокотники, спинку и ножки. Если механизм приехал отдельной деталью, его ставят исключительно в заводские отверстия.

Как собрать диван книжку: шарнирный блок стоит на основании с завода, так что остаются боковины и спинка. Болты шарниров слева и справа заводят на одинаковую глубину и подтягивают поочерёдно, по чуть-чуть, чтобы боковину не перекосило — по типовой схеме; порядок — по инструкции вашей модели.

Шаг 6. Контроль механизма и уход после сборки

Разверните диван изголовьем к стене и проведите 2–3 цикла раскладки. Спальная поверхность должна получиться ровной, без складок и перекосов. Тугой ход обычно объясняется одним из четырёх: не сняты транспортировочные липучки или стяжки, криво сел чехол, механизм не смазан, диван стоит на ковре.

Пять пунктов, прежде чем выносить коробки:

• 2–3 раскладки прошли без заеданий;
• спальное место ровное, перекоса и складок нет;
• все болты держат, люфта нет;
• диван устойчиво стоит на ножках;
• механизм работает без скрипа.

Что требуют инструкции при эксплуатации: не тащить диван за подлокотник; не садиться и не вставать на зону изголовья; бельевой короб одной из моделей рассчитан максимум на 30 кг. Минимум раз в шесть месяцев механизм смазывают и подтягивают разболтавшийся крепёж.

Отверстия не совпали, деталь не нашлась: что делать

• Болт не попадает в отверстие. Отпустите уже заведённые болты этого узла, поставьте деталь ровно, вкрутите весь крепёж и затяните его последним действием. Дополнительные отверстия не сверлите.
• Не хватает крепежа или детали. Отметьте номер позиции в перечне и передайте продавцу, он заменит. Коробки храните до приезда его представителя. Подбирать болты на глаз или досверливать не нужно: это отступление от инструкции.
• Инструкция пропала. На сайте производителя PDF ищут по названию модели. Схема от похожего дивана не подходит: у неё другой крепёж и другие стороны.
• Нет желания разбираться. Тогда лучше вызвать сборщика, в первую очередь для углового дивана с переставляемыми соединителями.
